CYZ自吸式离心油泵

CYZ自吸式离心油泵性能参数表：

型号	流量		扬程 m	转速 r/min	泵汽蚀余量 m	自吸性能 min/5m	轴功率 kW	进出口径 mm	电机
型号	m³/h	L/min	扬程 m	转速 r/min	泵汽蚀余量 m	自吸性能 min/5m	轴功率 kW	进出口径 mm	型号	功率kW
25CYZ-27	3	50	27	2900	3	3	0.6	25	YB801-2	0.75
40CYZ-20	6.3	105	20	2900	3.5	2	0.88	40×32	YB802-2	1.1
40CYZ-40 (50CYZ-40)	10	167	40	2900	3.5	1.5	2.8	50×40 (50)	YB112M-2	4
50CYZ-12	15	250	12	2900	3.5	2.5	1.1	50	YB90S-2	1.5
50CYZ-20	18	300	20	2900	3.5	2	1.8	50	YB90L-2	2.2
50CYZ-35	14	233	35	2900	3.5	1.5	2.7	50	YB112M-2	4
50CYZ-50	12.5	208	50	2900	3.5	1.5	4.3	50	YB132S1-2	5.5
50CYZ-60	15	250	60	2900	3.5	1.5	6.3	50	YB132S2-2	7.5
50CYZ-75	20	333	75	2900	3.5	1.5	9.9	50	YB160M1-2	11
65CYZ-15	30	500	15	2900	4	2	1.92	65	YB100L-2	3
65CYZ-30	25	416	30	2900	4	2	3.2	65	YB112M-2	4
80CYZ-13	35	583	13	2900	4	3.5	1.9	80	YB100L-2	3
80CYZ-17	43	716	17	2900	4	2	3.1	80	YB112M-2	4
80CYZ-25	50	833	25	2900	4	1.5	5.2	80	YB132S2-2	7.5
80CYZ-32	50	833	32	2900	4	1.5	6.8	80	YB132S2-2	7.5
80CYZ-55	60	1000	55	2900	4	1.5	15.0	80	YB160L-2	18.5
80CYZ-70	60	1000	70	2900	4	1.2	20.1	80	YB180M-2	22
100CYZ-40	100	1667	40	2900	4	2	18.3	100	YB180M-2	22
100CYZ-40A	100	1667	40	1470	4	1.5	18.5	100	YB180L-4	22
100CYZ-65	100	1667	65	2900	4	2	27.7	100	YB200L1-2	30
100CYZ-75	70	1167	75	2900	4	2	24.2	100	YB200L1-2	30
150CYZ-55	160	2667	55	2900	5	2	38.1	150	YB225M-2	45
150CYZ-65	170	2833	65	1470	5	1.3	51.0	150	YB250M-4	55
200CYZ-63	280	4667	63	1480	5	1.5	75.1	200	YB280M-4	90
80CYZ-125	50	833	125	2900	4	1.5	41.3	80	YB250M-2	55
100CYZ-125	100	1667	125	2900	4	1.5	69.4	100	YB280S-2	75
150CYZ-125	150	2500	125	2900	5	1.5	93	150	YB315S-2	110
200CYZ-125	200	3333	125	2900	5	1.5	119.7	200	YB315M-2	132
250CYZ-50	400	6666	50	1480	6	1.5	77.2	250	YB280M-4	90

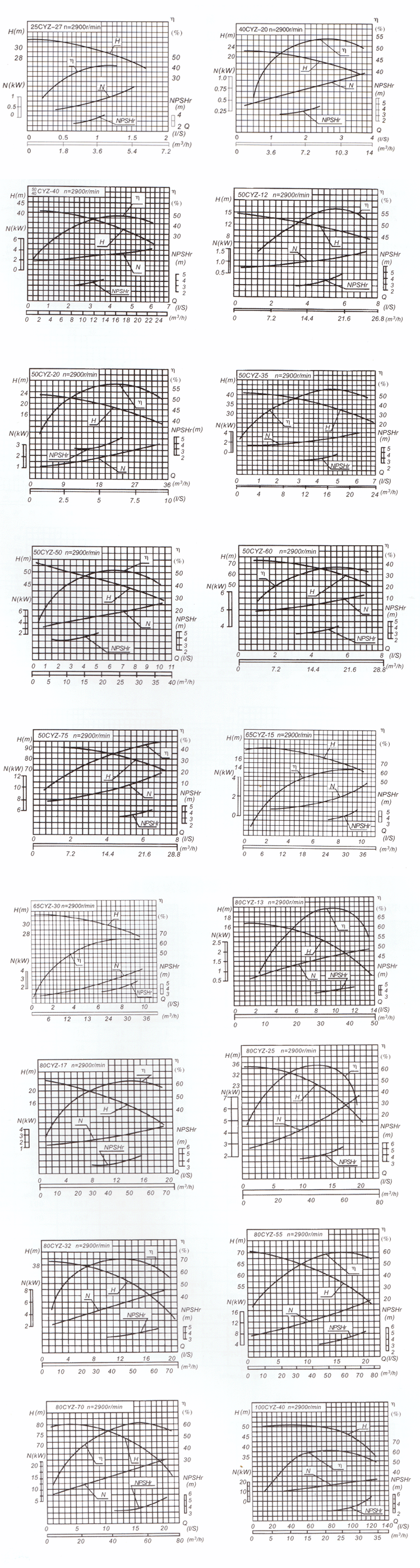

CYZ自吸式离心油泵性能曲线图：

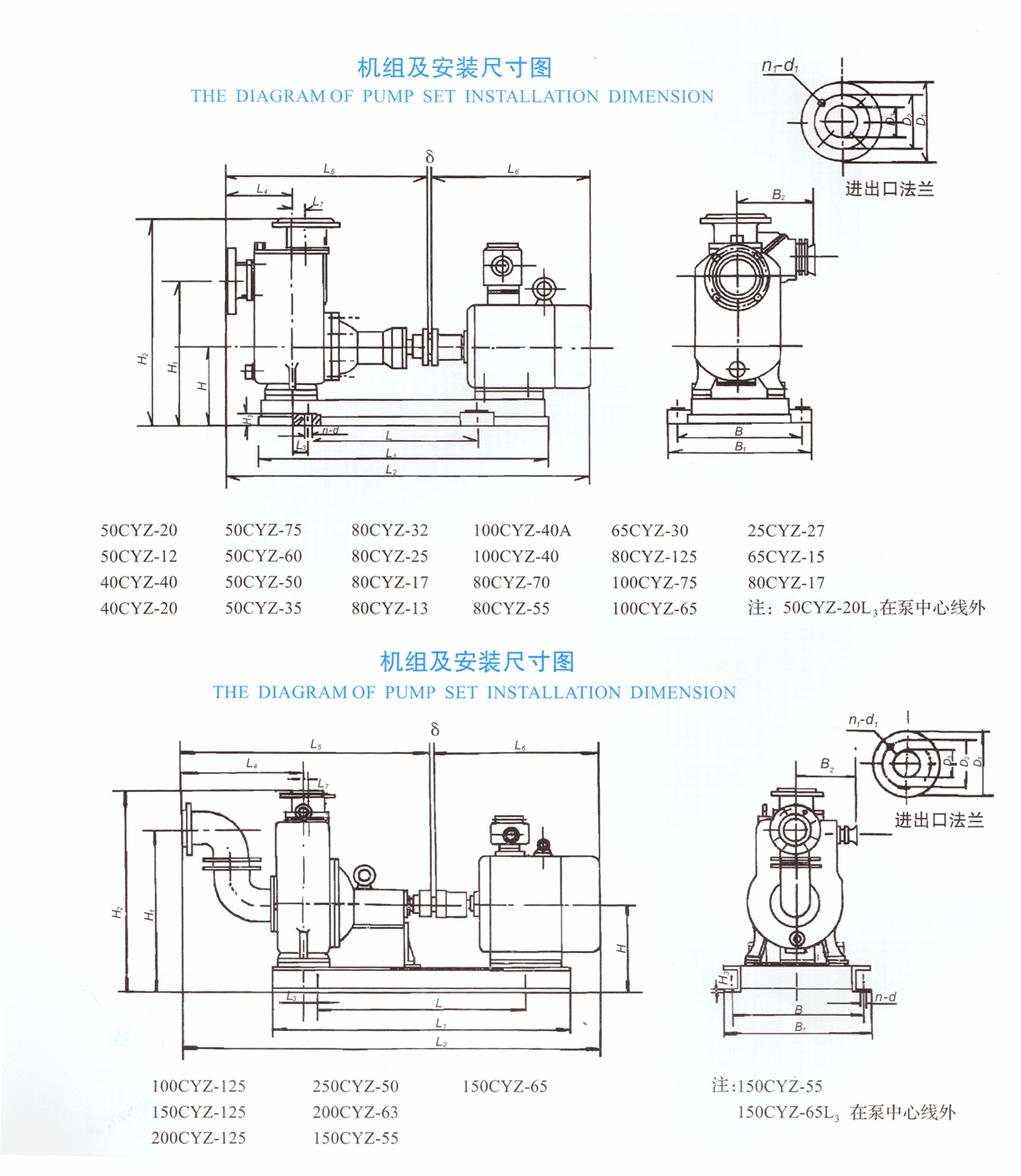

CYZ自吸式离心油泵外形及安装尺寸表

泵型号	电　　机		L	L1	L2	L3	L4	L5	L6	L7	δ	H	H1	H2	H3	B	B1	B2	n-d	D1/D¹₁	D1/D¹₂	D3/D¹₃	n1-d1
泵型号	型　号	功率 (kW)	L	L1	L2	L3	L4	L5	L6	L7	δ	H	H1	H2	H3	B	B1	B2	n-d	D1/D¹₁	D1/D¹₂	D3/D¹₃	n1-d1
250CYZ-50	YB280M-4	90	1000	1755	2496	125	857	1541	953		2	450	1100	1280	8	798	858	330	4-φ22	φ390	φ350	φ250	12-φ23
200CYZ-125	YB315M-2	132	1201	1878	2822	133	730	1478	1342		2	455	985	1220	40	810	870	340	4-φ22	φ335	φ295	φ200	12-φ23
150CYZ-125	YB315S-2	110	1236	1857	2632	115	630	1368	1262		2	455	895	1125	40	895	955	340	4-φ23	φ290	φ240	φ150	8-φ23
100CYZ-125	YB280S-2	75	1017	1617	1877	155	210	843	1031		2	380	680	905	35	680	740	330	4-φ22	φ215	φ180	φ100	8-φ18
80CYZ-125	YB250M-2	55	950	1450	1734	140	195	778	954		2	350	600	818	35	560	620	330	4-φ22	φ195	φ160	φ80	4-φ18
200CYZ-63	YB280M-4	90	1000	1755	2474	125	708	1412	1060	80	2	450	980	1210	8	798	858	330	4-φ22	φ335	φ295	φ200	8-φ23
150CYZ-65	YB250M-4	55	1154	1564	2229	0	625	1207	1136		2	490	930	1130	9	820/672	880	330	4-φ22	φ280	φ240	φ150	8-φ22
150CYZ-55	YB225M-2	45	1280	1452	2168	70	628	1310	855		2	396	836	946	9	500	548	290	4-φ22	φ280	φ240	φ150	8-φ22
100CYZ-75	YB200L1-2	30	780	1290	1572	116	272	750	819	62	2	335	555	985	40	546	606	290	4-φ22	φ215	φ180	φ100	8-φ18
100CYZ-65	YB200L1-2	30	780	1290	1572	116	272	750	819	62	2	335	555	985	40	546	606	290	4-φ22	φ215	φ180	φ100	8-φ18
100CYZ-40A	YB180L-4	22	730	1322	1564	145	210	750	811		2	380	550	855	40	640	700	240	4-φ22	φ215	φ180	φ100	8-φ18
100CYZ-40	YB180M-2	22	730	1229	1510	133	218	750	757	62	2	320	530	960	35	450	510	240	4-φ22	φ215	φ180	φ100	8-φ18
80CYZ-70	YB180M-2	22	730	1229	1497	133	218	750	743	54	2	310	460	930	35	450	510	240	4-φ22	φ195	φ160	φ80	4-φ18
80CYZ-55	YB160L-2	18.5	790	1125	1363	45.5	206	648	712		2	290	460	665	35	420	480	240	4-φ22	φ195	φ160	φ80	4-φ18
80CYZ-32	YB132S2-2	7.5	480	823	1040	70.5	195	554	483	72	2	225	395	590	30	360	410	210	4-φ18	φ195	φ160	φ80	4-φ18
80CYZ-25	YB132S2-2	7.5	480	823	1040	70.5	195	554	483	72	2	225	395	590	30	360	410	210	4-φ18	φ195	φ160	φ80	4-φ18
80CYZ-17	YB112M-2	4	610	773	1017	20	191	547	467	50	2	208	368	534	30	340	380	225	4-φ18	φ195	φ160	φ80	4-φ18
80CYZ-13	YB100L-2	3	500	771	970	55	153	525	442		2	200	350	498	30	370	420	225	4-φ18	φ185	φ150	φ76	4-φ14
65CYZ-30	YB112M-2	4	480	771	1014	70.5	198	541	470		2	220	390	595	30	360	404	225	4-φ18	φ185	φ145	φ65	4-φ18
65CYZ-15	YB100L-2	3	500	771	970	55	153	525	442		2	200	350	488	30	370	420	225	4-φ18	φ185	φ145	φ65	4-φ18
50CYZ-75	YB160M1-2	11	800	1092	1284	27	155	620	662	88	2	258	428	604	30	428	468	240	4-φ18	φ135	φ103	φ50	4-φ14
50CYZ-60	YB132S2-2	7.5	640	923	1153	60	174	525	120	41	2	265	435	620	30	360	410	240	4-φ18	φ160	φ125	φ50	4-φ14
50CYZ-50	YB132S1-2	5.5	500	785	997	65	162	484	511		2	220	357	529	30	360	404	240	4-φ18	φ130	φ100	φ50	4-φ14
50CYZ-35	YB112M-2	4	500	766	989	33	173	515	472		2	220	380	530	30	340	390	225	4-φ18	φ130	φ100	φ50	4-φ14
50CYZ-20	YB90L-2	2.2	500	630	816	10	138	418	395	6	2	191	326	463	30	350	380	225	4-φ18	φ135	φ103	φ50	4-φ14
50CYZ-12	YB90S-2	1.5	340	655	863	67	161	482	369	5	2	135	305	465	30	275	325	225	4-φ18	φ140	φ110	φ50	4-φ14
40CYZ-40 (50CYZ-40)	YB112M-2	4	500	764	1002	33	177	528	472		2	220	380	535	30	370	420	225	4-φ18	φ130	φ100	φ40 φ50	4-φ14
40CYZ-20	YB802-2	1.1	320	578	760	70	137	412	339	38	2	195	300	436	30	280	330	225	4-φ18	φ130/φ120	φ100/φ90	φ40/φ32	4-φ14
25CYZ-27	YB801-2	0.75	320	578	760	70	137	412	339	32	2	195	300	436	30	280	330	225	4-φ18	φ115	φ85	φ25	4-φ14
